SC-D8M12-320P不銹鋼雙盤管冷卻器
來源：未知 瀏覽次數： 246次 發布時間：2020-08-10 14:26:00
SC-D8M12-320P不銹鋼雙盤管冷卻器
高效筒型冷卻器適用于對高溫水汽樣品進行熱交換，提供溫度合適的水汽樣品。
冷卻器采用壁掛式垂直安裝，樣水進出管采用可拆式螺紋連接，冷卻水進出管分別與進出水球閥接頭相連。在冷卻器上方，應預留500mm高的檢修空間，以便拆換冷卻器盤管。
結構合理，維護方便

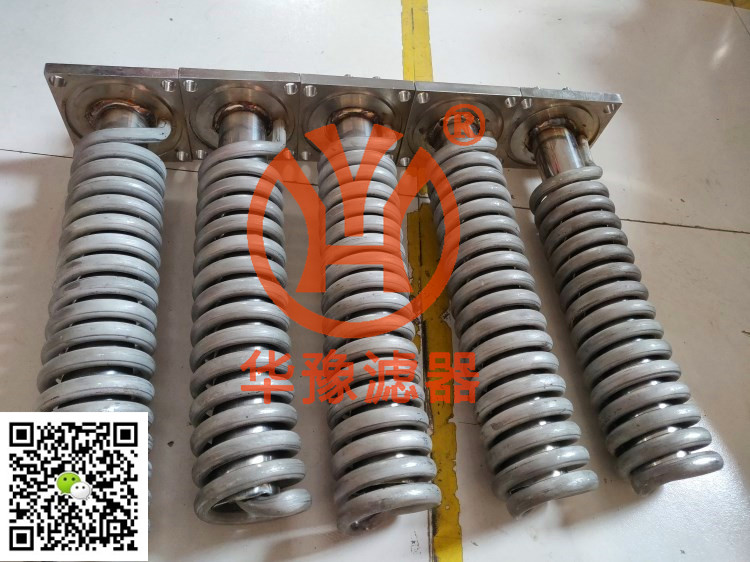

筒型冷卻器結構組成：外筒體和盤管。
外筒體和盤管采用法蘭連接，更換盤管或?qū)鋮s器進行清洗，只需松開法蘭連接螺栓，取出盤管，無需拆卸冷卻器筒體，非常方便。
A型單盤管冷卻器，也加I級預冷卻器，冷卻水從底部切向進水，冷卻水由下而上，樣水沿螺旋管由上而下。冷卻水和樣水水汽樣品進行逆向熱交換。盤管加裝壓水擋板，可保證冷卻水的液面到達內膽的法蘭下面，所以該系列冷卻器與上法蘭進出水的筒型冷卻器相比具有重量輕、拆卸維護方便的特點。
B型雙盤管高效冷卻器，冷卻水從底部進水，流過內盤管和外盤管兩個流程，冷卻水通過內盤管中間導線管引至法蘭面，冷卻水按先后順序流過內外盤管兩個流程，整個過程中樣追和冷卻水進行逆向熱交換。
高溫側點采用兩級冷卻器進行串聯降溫。
冷卻器性能參數
高效筒型冷卻器適用于對高溫水汽樣品進行熱交換，提供溫度合適的水汽樣品。
冷卻器采用壁掛式垂直安裝，樣水進出管采用可拆式螺紋連接，冷卻水進出管分別與進出水球閥接頭相連。在冷卻器上方，應預留500mm高的檢修空間，以便拆換冷卻器盤管。
結構合理，維護方便
筒型冷卻器結構組成：外筒體和盤管。
外筒體和盤管采用法蘭連接，更換盤管或?qū)鋮s器進行清洗，只需松開法蘭連接螺栓，取出盤管，無需拆卸冷卻器筒體，非常方便。
A型單盤管冷卻器，也加I級預冷卻器，冷卻水從底部切向進水，冷卻水由下而上，樣水沿螺旋管由上而下。冷卻水和樣水水汽樣品進行逆向熱交換。盤管加裝壓水擋板，可保證冷卻水的液面到達內膽的法蘭下面，所以該系列冷卻器與上法蘭進出水的筒型冷卻器相比具有重量輕、拆卸維護方便的特點。
B型雙盤管高效冷卻器，冷卻水從底部進水，流過內盤管和外盤管兩個流程，冷卻水通過內盤管中間導線管引至法蘭面，冷卻水按先后順序流過內外盤管兩個流程，整個過程中樣追和冷卻水進行逆向熱交換。
高溫側點采用兩級冷卻器進行串聯降溫。
冷卻器性能參數
| 技術參數 | SC-D14M12-320P | SC-D08M12-320P |
| 工作壓力 | ≤32Mpa | ≤32Mpa |
| 工作溫度 | ≤650℃ | ≤650℃ |
| 試驗壓力 | 48Mpa | 48Mpa |
| 盤管管徑/壁厚 | Ф12×3 | Ф10×1.5 |
| 冷卻水管徑/壁厚 | Ф22×2.5 | Ф22×2.5 |
| 樣品管連接方式 | 螺紋連接 | 螺紋連接 |
| 熱交換面積 | 0.19㎡ | 0.46㎡ |
聯系人：王翠翠
聯系方式：0373-2678253 15090471838
Q Q: 2206397446
傳真：0373-3809898
郵箱：wcc@huayufilter.com
